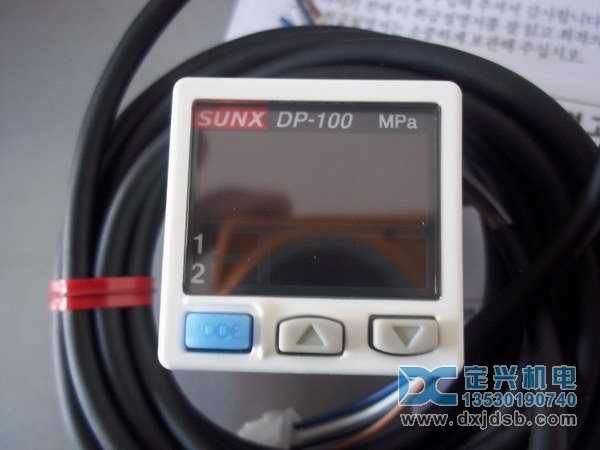

DP-100松下壓力傳感器說明書
産品分類： 壓力傳感器
應用: 電子零件吸附正常确認 空氣洩漏檢測報警 總壓力有無确認 功能特點: 帶雙畫面三色顯示，操作簡單！ 低壓型産品實現了1/2,000的分辨力, 0.1kPa單位顯示,反應時間 2.5ms 溫度特性0.5%F.S 重複精度 0.1%F.S. DP-100松下壓力傳感器系列有以下型号選型資料
産品咨詢：13530190740
立即咨詢産品詳情
應用:
電子零件吸附正常确認
空氣洩漏檢測報警
總壓力有無确認
功能特點:
帶雙畫面三色顯示，操作簡單！
低壓型産品實現了1/2,000的分辨力,
0.1kPa單位顯示,反應時間 2.5ms
溫度特性±0.5%F.S
重複精度 ±0.1%F.S.
DP-100松下壓力傳感器系列有以下型号選型資料
| 種類 | 标準 | 多功能 | |||
| 低壓用 | 高壓用 | 低壓用 | 高壓用 | ||
| 型号 | NPN輸出 | DP- | DP- | DP- | DP- |
| (注2) | 101Z | 102Z | 101ZA | 102ZA | |
| (注3) | (-M/-K) | (-M/-K) | (-M/-K) | (-M/-K) | |
| PNP輸出 | DP- | DP- | DP- | DP- | |
| 101Z | 102Z | 101ZA | 102ZA | ||
| (-M)-P | (-M)-P | (-M)-P | (-M)-P | ||
| 壓力種類 | 表壓 | ||||
| 額定壓力範圍 | -100.0～+100.0 | -0.100～+1.000 | -100.0～+100.0 | -0.100～+1.000 | |
| kPa | MPa | kPa | MPa | ||
| 設定壓力範圍 | -100.0～+100.0 | -0.100～+1.000 | -100.0～+100.0 | -0.100～+1.000 | |
| kPa | MPa | kPa | MPa | ||
| 耐壓力 | 500kPa | 1.5MPa | 500kPa | 1.5MPa | |
| 适用流體 | 非腐蝕性氣體 | ||||
| 電源電壓 | 12～24V DC±10% 脈動P-P10%以下 | ||||
| 消耗電量 | 通常時：840mW以下(電源電壓24V時消耗電流35mA以下) | ||||
| ECO模式：STD時600mW以下(電源電壓24V時消耗電流25mA以下)、 | |||||
| FULL時480mW以下(電源電壓24V時消耗電流20mA以下) | |||||
| 比較輸出 | <NPN輸出型> | ||||
| NPN開路集電極晶體管 | |||||
| ・最大流入電流：100mA | |||||
| ・外加電壓：30V DC以下(比較輸出和0V之間) | |||||
| ・剩餘電壓：2V以下(流入電流為100mA時) | |||||
| <PNP輸出型> | |||||
| PNP開路集電極晶體管 | |||||
| ・最大流出電流：100mA | |||||
| ・外加電壓：30V DC以下(比較輸出和+V之間) | |||||
| ・剩餘電壓：2V以下(源電流為100mA時) | |||||
| 輸出動作 | 通過按鍵操作選擇NO/NC | ||||
| 輸出模式 | EASY模式/應差模式/窗式對比模式 | ||||
| 應差 | 最小1digit(可變) | ||||
| 重複精度 | ±0.1%F.S. | ±0.2%F.S. | ±0.1%F.S. | ±0.2%F.S. | |
| (±2digits以内) | (±2digits以内) | (±2digits以内) | (±2digits以内) | ||
| 反應時間 | 2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms、5,000ms 通過按鍵操作選擇 | ||||
| 短路保護 | 配備 | ||||
| 外部輸入 | - | <NPN輸出型> | |||
| [自動參照功能/遠程調零功能] | ON電壓：0.4V DC以下 | ||||
| OFF電壓：5～30V DC或斷開 | |||||
| 輸入阻抗：約10kΩ | |||||
| 輸入時間：1ms以上 | |||||
| <PNP輸出型> | |||||
| ON電壓：5V～+V DC | |||||
| OFF電壓：0.6V DC以下或斷開 | |||||
| 輸入阻抗：約10kΩ | |||||
| 輸入時間：1ms以上 | |||||
| 模拟電壓 | - | 輸出電壓： | 輸出電壓： | ||
| 電壓輸出 | 1～5V | 0.6～5V | |||
| 零點：3V±5%F.S.以内 | 零點：1V±5%F.S.以内 | ||||
| 量程：4V±5%F.S.以内 | 量程：4.4V±5%F.S.以内 | ||||
| 線性度：±1%F.S.以内 | 線性度：±1%F.S.以内 | ||||
| 輸出阻抗：約1kΩ | 輸出阻抗：約1kΩ | ||||
| 顯示 | 4位＋4位3色LCD顯示 | ||||
| (顯示刷新周期：250ms、500ms、1,000ms 通過按鍵操作選擇) | |||||
| 顯示壓力範圍 | -100.0～+100.0kPa | -0.100～+1.000MPa | -100.0～+100.0kPa | -0.100～+1.000MPa | |
| 表示燈 | 橙色LED | 橙色LED | |||
| (比較輸出1工作模式開關、比較輸出2工作模式開關：比較輸出ON時亮起) | (比較輸出1工作模式開關：比較輸出ON時亮起模拟電壓輸出工作模式開關：設定時亮起) | ||||
| 環 | 保護構造 | IP40(IEC) | |||
| 境 | 使用環境溫度 | -10～+50℃、存儲時：-10～+60℃ | |||
| 性 | 使用環境濕度 | 35～85%RH(注意不可結露、結冰)、存儲時：35～85%RH | |||
| 能 | 耐電壓 | AC1,000V 1分鍾 所有電源連接端子與外殼之間 | |||
| 絕緣電阻 | 所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表 | ||||
| 耐振動 | 頻率10～500Hz 雙振幅3mm X,Y和Z方向各2小時 | ||||
| (面闆安裝時·扁平附件安裝時：頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時) | |||||
| 耐沖擊 | 加速度1100m/s2(約10G) XYZ各方向3次 | ||||
| 溫度特性 | ±0.5%F.S.以内(以+20℃時為基準) | ±1%F.S.以内(以+20℃時為基準) | ±0.5%F.S.以内(以+20℃時為基準) | ±1%F.S.以内(以+20℃時為基準) | |
| 壓力端口 | M5内螺紋+R(PT)1/8外螺紋 | ||||
| (短端口型為M5内螺紋)) | |||||
| 材質 | 外殼：PBT(加入玻璃纖維)、LCD顯示屏：丙烯、壓力端口：SUS303、安裝螺紋部：黃銅(鍍鎳)、開關部：矽橡膠 | ||||
| 連接方式 | 連接器連接 | ||||
| 配線長度 | 0.3mm2以上的電纜全長可延長至100m(符合CE标志時：30m以下) | ||||
| 重量 | 本體重量：約40g、包裝重量：約135g | ||||
| 附件 | CN-14A-C2(2m連接器付電纜)：1根 | ||||
| (注1)：無指定時的測量條件為使用環境溫度＝+20℃。 | |||||
| (注2)：型号中加注“-M”的機型為短端口型。 | |||||
