日本SANYO三洋103H548-0440二相混合式步進電機
産品分類： 日本三洋電機
日本SANYO三洋103H548-0440二相混合式步進電機 絕緣強度： 500VAC 絕緣電阻： 100M （ 500VDC ） 絕緣類型： B type 徑向負載： 28N 軸向負載： 10N * 負載點在從軸末端起的 1/3 處 電氣規格 (單極線圈) 型号 軸數 步距角 () 額定 電壓 (V) 相電流 (A/phase)
産品咨詢：13530190740
立即咨詢産品詳情
日本SANYO三洋103H548-0440二相混合式步進電機
絕緣強度：500VAC
絕緣電阻：100MΩ（500VDC）
絕緣類型：B type
徑向負載：28N
軸向負載：10N
* 負載點在從軸末端起的1/3處
電氣規格 (單極線圈)
|
型号
|
軸數
|
步距角
(°)
|
額定
電壓
(V)
|
相電流
(A/phase)
|
相電阻
(Ω/phase)
|
相電感
(mH/phase)
|
保持轉矩
N.m(kgf.cm)
|
轉子慣量
(×10-4kg.m2)
|
重量
(Kg)
|
接線
方式
|
|
103H546-0440(0410)
|
單軸
(雙軸)
|
1.8
|
3.15
|
1
|
3.15
|
2.8
|
0.147(1.5)
|
0.03
|
0.2
|
Ⅰ
|
|
103H548-0440(0410)
|
3.6
|
1.2
|
3
|
4.3
|
0.265(2.7)
|
0.053
|
0.28
|
|||
|
103H549-0440(0410)
|
3.96
|
1.2
|
3.3
|
3.8
|
0.315(3.2)
|
0.065
|
0.35
|
電氣規格 (雙極線圈)
|
型号
|
軸數
|
步距角
(°)
|
額定
電壓
(v)
|
額定電流
(A/phase)
|
相電阻
(Ω/phase)
|
相電感
(mH/phase)
|
保持轉矩
N.m(kgf.cm)
|
轉子慣量
(×10-4kg.m2)
|
重量
(Kg)
|
接線
方式
|
|
103H546-5040(5010)
|
單軸
(雙軸)
|
1.8
|
3.15
|
2
|
0.6
|
0.7
|
0.147(1.5)
|
0.03
|
0.2
|
Ⅱ
|
|
103H548-5040(5010)
|
3.6
|
2
|
0.8
|
1.5
|
0.265(2.7)
|
0.053
|
0.28
|

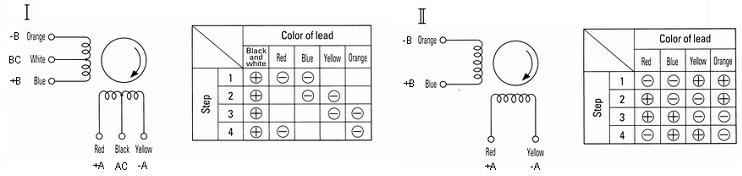

電機内部接線及旋轉方向 (從安裝基座處看)

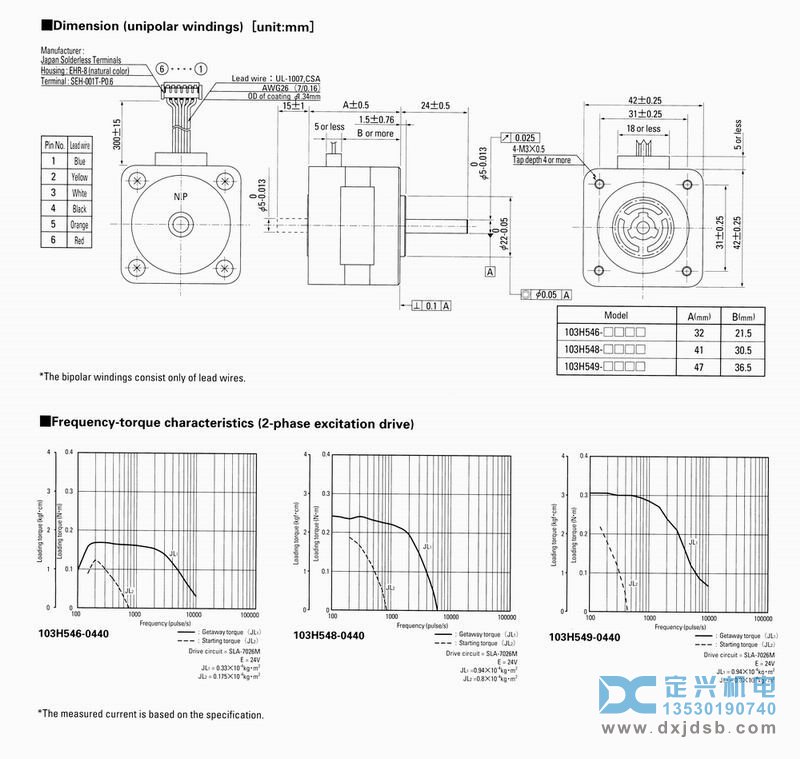

尺寸圖

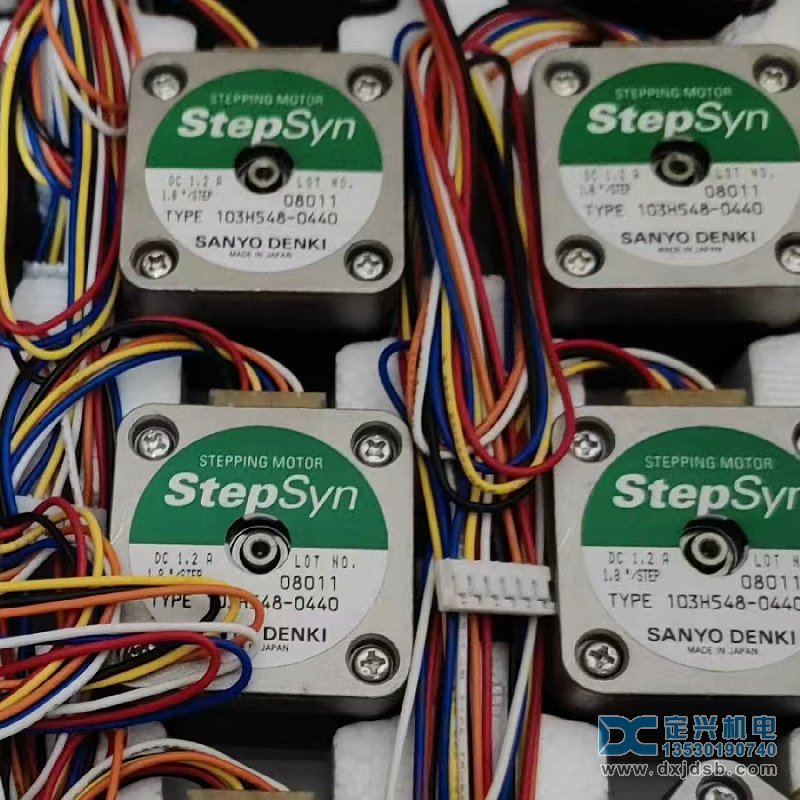

日本SANYO三洋103H548-0440二相混合式步進電機現貨實物拍攝
